Sysml et chaînes

 Dans tout objet, il y a un parcous SysMl, et bien sur, les chaînes fonctionnelles qui vont avec. Nous allons donc voir celui de l'ascenseur pour notre projet.

Pour le SysMl :

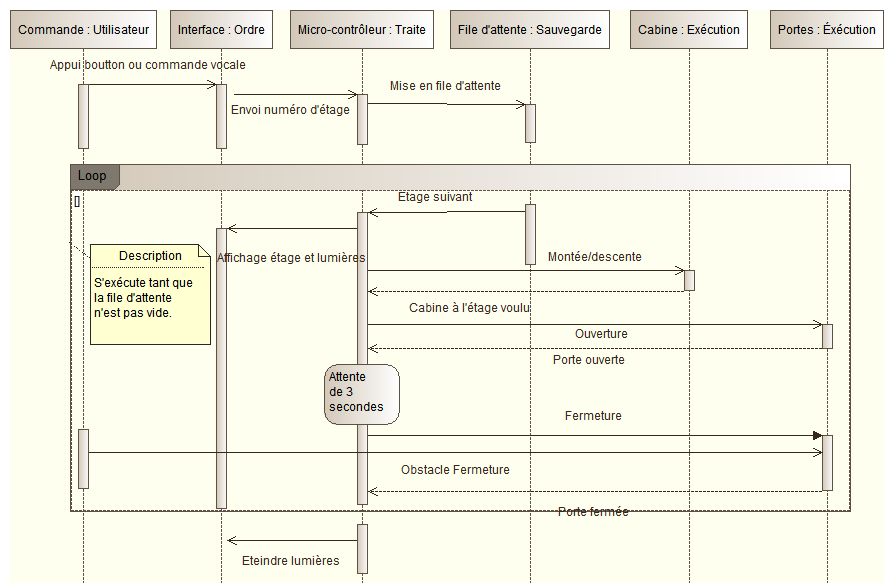

Diagramme SysMl 1 :

Diagramme de séquence

Diagramme SysMl 2 :

Diagramme de Use Bloc

Diagramme SysMl 3 :

Diagramme d'état

Ces images ci-dessus détaillent en simplifié le parcous des informations que reçoit l'ascenseur, dans la cabine ou en dehors, en fonction de ce qu'on lui demande.

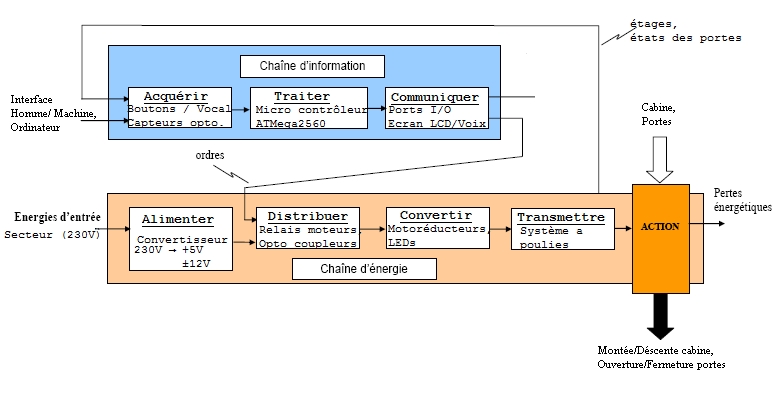

Chaîne fonctionnelle

Dans une chaîne fonctionnelle, il y a en réalité deux chaînes, la Chaîne d'Information (Acquerir, Traiter, Communiquer ), et la Chaîne d'Énergie (Alimenter, Distribuer, Convertir, Transmettre).

Voici ce que ça donne pour l'Ascenseur Langlois :
