Le schéma de câblage complet.
le câblage opérationnel intégral :
il est composé de :
- Une Arduino Mega
- Une plaque commandée et soudée pour accueillir les sorties
- les deux nappes Entrée/Sortie qui sont reliées a l'ascenseur
- Une alimentation 12V
-divers accessoires permettant un raccordement plus rapide.

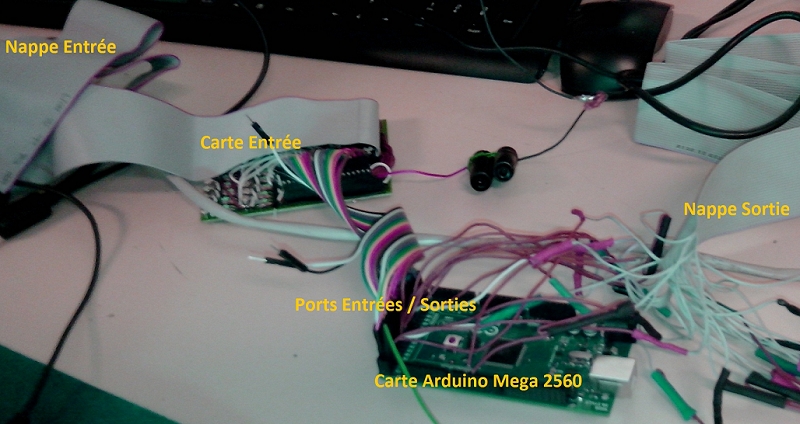

Représentation du câblage :
